充電スポット/水素ステーション充電スポット/水素ステーション充電スポットや水素ステーションなど、
燃料補給について解説。

充電設備

全国2万箇所に設置
ガソリンスタンドの約60%に匹敵

国の補助金支給の後押しもあり、全国の充電スポット数が急速に拡大。道の駅や高速道路のSA・PAといった施設のほか、ショッピングモールやスーパーマーケット、宿泊施設などにも多く設置されています。宿泊中や買い物ついでなど、駐車時間を有効活用して充電する方も増えています。

全国約2万2千箇所に設置
ガソリンスタンド数の約6割に匹敵

国の補助金支給の後押しもあり、全国の充電スポット数が急速に拡大。道の駅や高速道路のSA・PAといった施設のほか、ショッピングモールやスーパーマーケット、宿泊施設などにも多く設置されています。宿泊中や買い物ついでなど、駐車時間を有効活用して充電する方も増えています。

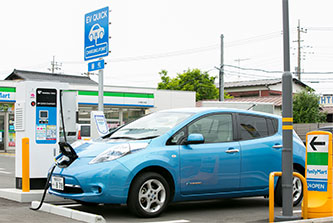

全国規模の充電ネットワークを構築したコンビニ全国規模の充電ネットワークを構築したコンビニ全国規模の充電ネットワークを構築したコンビニも。

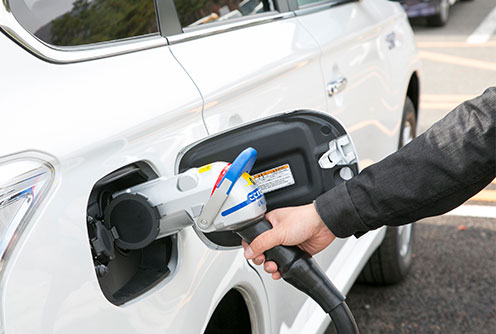

充電器に記載された手順に沿って充電充電器に記載された手順に沿って充電充電器に記載された手順に沿って充電。安全設計で操作も簡単。急速充電器なら、30~45分で80%充電が可能。

全国充電スポット数
22,167
普通充電:14,834
急速充電:7,333

※ GoGoEVの2018年5月10日現在の情報。

充電スポットが確認できます!

記のサイトにて、全国の充電スポットの詳細を
閲覧できます。

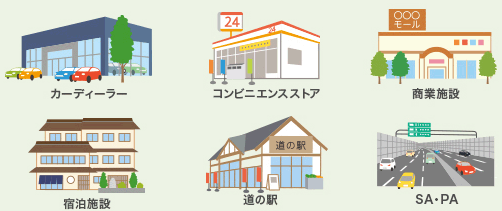

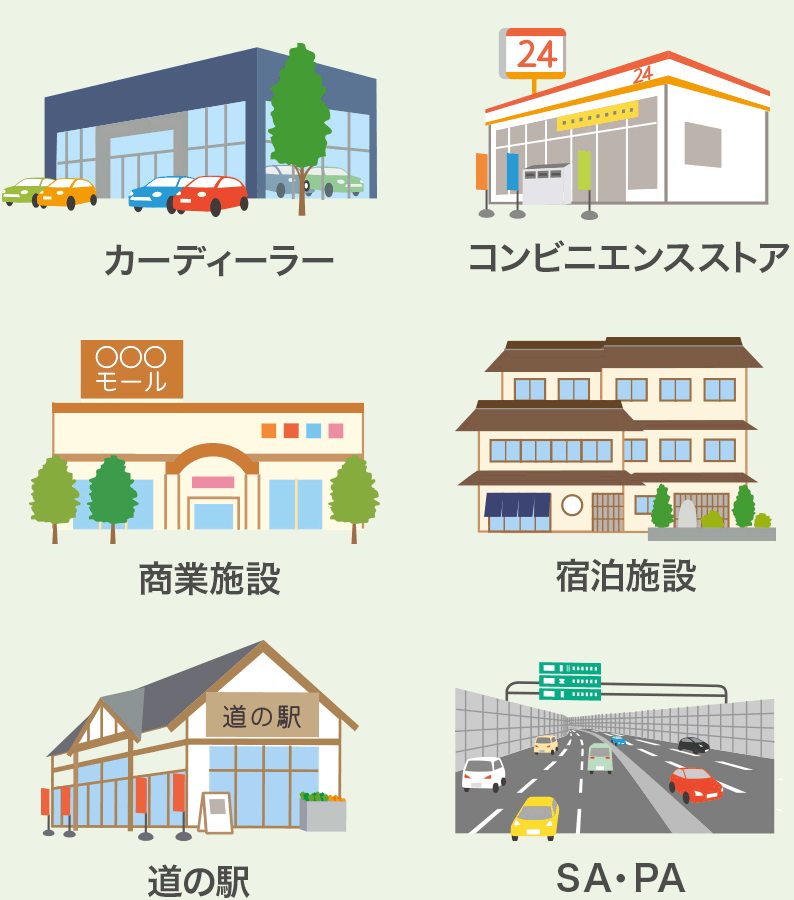

充電器設置の主な施設

充電可能な主な施設

充電可能な主な施設

充電可能な主な施設

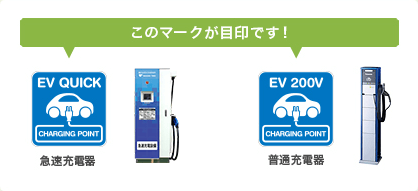

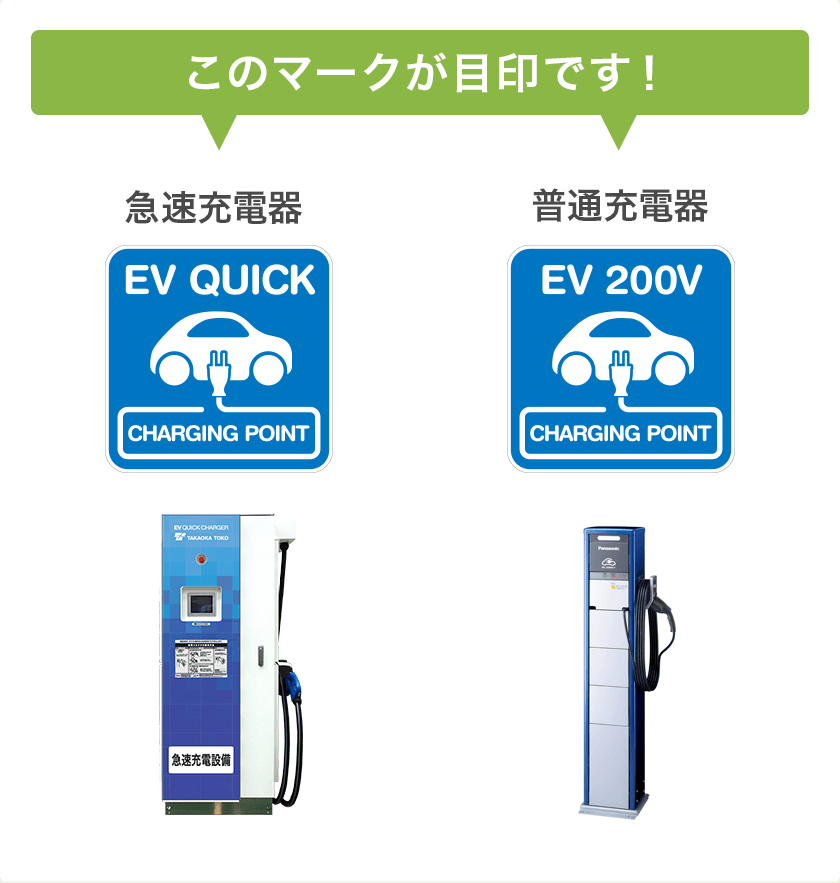

このマークが目印です!

このマークが目印です!

このマークが目印です!

電気自動車用急速充電器設置箇所数の推移

電気自動車用急速充電器設置箇所数の推移CHAdeMO 協議会資料より作成 2017年9月現在

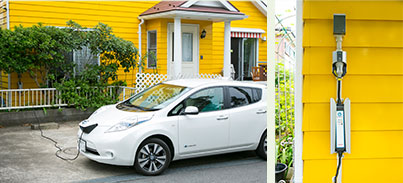

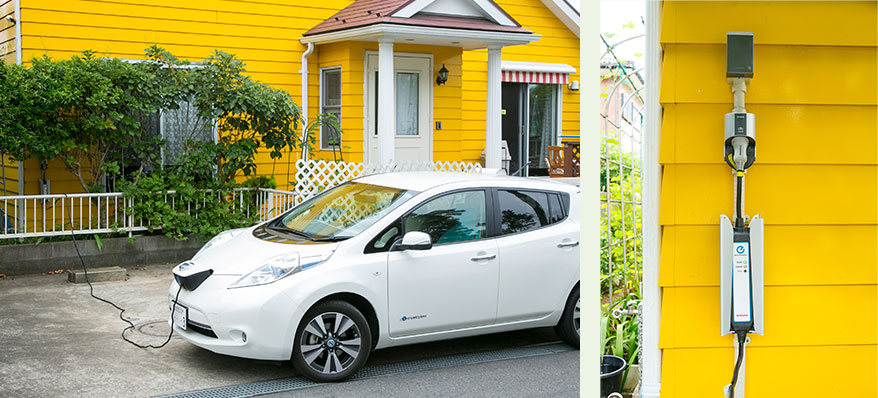

自宅への充電器取り付けも簡単

通常、普通充電用ケーブルは、車両に標準装備されています。
コンセントを家側に設置して、そのケーブルを接続すれば充電可能。出かける前に自宅で充電でき、わざわざガソリンスタンドへ行く必要もありません。電気代はガソリンよりもかなり安いため、ランニングコストがぐっと抑えられ、家計の節約にもつながります。一般的な電気契約で、年間約4万円も安いとの試算も。

自宅への充電器取り付け

自宅への充電器取り付け

水素ステーション

4大都市圏とそれらを結ぶ幹線沿いを中心に
水素ステーション整備拡大中

燃料電池自動車(FCV)の燃料を補給するための水素供給設備(水素ステーション)は、「首都圏」「中京圏」「関西圏」「北部九州圏」の四大都市圏と、四大都市圏を結ぶ幹線沿いを中心として整備が進められています。

ガソリンスタンド

ガソリンスタンド

燃料電池自動車普及に向けた水素ステーションの整備

4大都市圏を中心に100箇所が開業。
水素ステーションの
開業数
首 都 圏:40箇所
中 京 圏:25箇所
関 西 圏:12箇所
北部九州圏:11箇所
そ の 他:12箇所

※2018年4月現在
燃料電池自動車新規需要創出活動補助の
交付決定箇所

水素ステーション整備状況

次世代自動車豆知識次世代自動車豆知識

水素ステーションの種類

現在日本で商業ステーションとして運用されている水素ステーションは、街中のガソリンスタンドと同様の「定置式」とトレーラーで移動できる「移動式」に分けられます。さらに、定置式水素ステーションは、水素ステーションで水素を製造する「オンサイト方式」、外で製造された水素を水素ステーションに輸送する「オフサイト方式」の2つに分けられます。
移動式水素ステーションは、1つの設備により、(決められた)複数の場所で効率的に運営することが出来ますので、燃料電池車が未だ普及の過渡期である現状に適したと考えられています。

定置式水素ステーション
オンサイト方式 オフサイト方式
オンサイト方式の場合 オンサイト方式の場合

都市ガス・LPガス等の燃料を使って、「ステーション内で水素を製造」する方式。

製油所や化学工場等で製造された水素を「ステーションに運んでくる」方式。

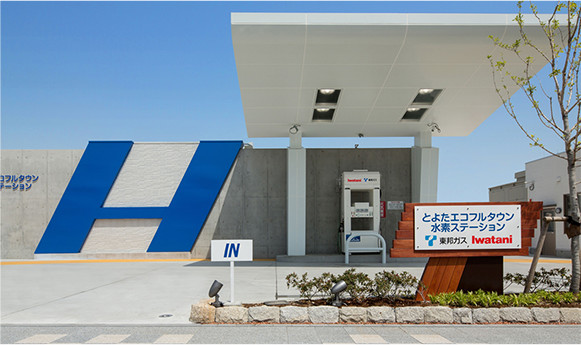

とよたエコフルタウン水素ステーション
とよたエコフルタウン水素ステーション

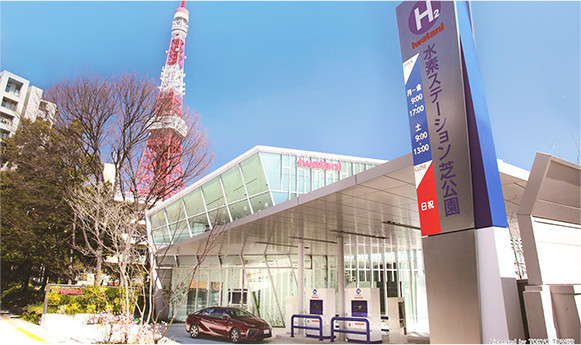

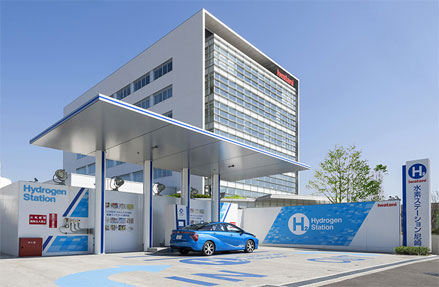

イワタニ水素ステーション芝公園
イワタニ水素ステーション芝公園
移動式水素ステーション
オンサイト方式の場合

大型のトレーラーに水素供給設備を積んで、移動が可能な方式。
複数の場所で運営が可能。

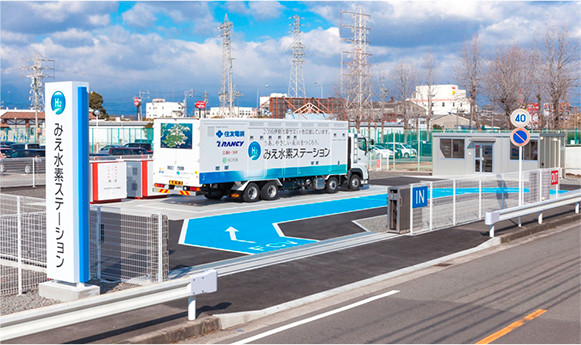

みえ水素ステーション四日市
みえ水素ステーション四日市

水素ステーションの基本的なしくみー 水素製造から水素供給まで ー

水素ステーションでは、「水素ガス」を圧縮機で「圧縮」し、蓄圧器に高圧で「貯蔵」します。
燃料供給時は、ディスペンサーから燃料電池車(FCV)の水素タンクに70MPa(メガパスカル)=700気圧という高圧で供給(充填)します。また、水素ガスを急速に充填するとFCVの水素タンク温度が上昇するという現象が起こりますので、あらかじめプレクーラーで水素ガスを冷やします。

定置式水素ステーション(例)

定置式水素ステーションの図定置式水素ステーションの図

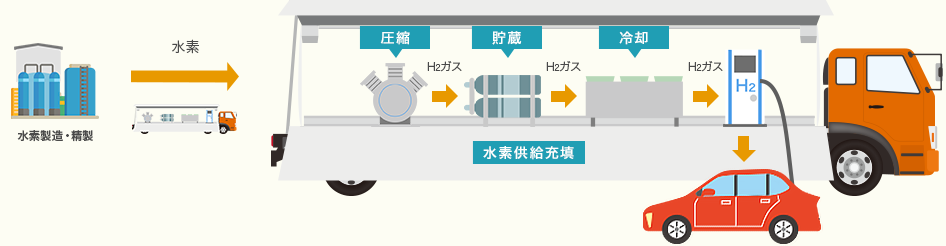

移動式水素ステーション(例)

移動式水素ステーションの図移動式水素ステーションの図
